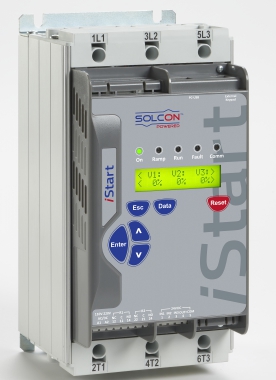

iStart

Vylepšené charakteristiky pro měkký rozběh a zastavení poskytující nejlepší řešení pro většinu aplikací. Komplexní paket motorových ochran zajišťuje dlouhodobou spolehlivosti, zatímco vestavěný bypass zajišťuje perfektní provoz a usnadňuje instalaci. To vše při malých zástavbových rozměrech.

iStart
  • výkonová řada 17-1100A, 200-600V

  • zabudovaný obchvat (bypass)

  • malá zástavbová plocha

  • řízení ve dvou nebo ve třech fázích

  • komunikační karty vyměnitelné uživatelem: Modbus / Profibus / Devicente / EtherNet  / IP

  • zapojení ve hvězdě nebo v trojúhelníku (Inside Delta)

  • vylepšené charakteristiky měkkého rozběhu a doběhu

  • komplexní ochrany motoru

  • pokročilé automatické sledování frekvence 45-65Hz

  • uživatelsky příjemné programování

  • 4 sady parametrů pro rozběh 4 různých motorů

  • USB připojení

  • tři programovatelné opticky oddělené vstupy

  • odnímatelný displej se současným místním ovládáním

  • identický řídící modul pro všechny velikosti



Volitelná výbava:

  • řízení ventilátoru

  • analogový výstup

  • tester izolace

  • externí klávesnice

  • možnost nuceného chlazení (více startů)



Rozběh a doběh:

  • měkký start a měkký stop

  • proudové omezení

  • unikátní software pro řízení čerpadel

  • momentové a proudové řízení

  • dvojí nastavení

  • pulsní start

  • pomalá rychlost vpřed a vzad



Ochrany motoru a startéru:

  • příliš mnoho startů

  • příliš dlouhý čas rozběhu

  • střižný kolík

  • elektronická ochrana proti přetížení odpovídající standardům IEC a NEMA

  • indikace nízkého proudu

  • ztráta fáze a hlídání sledu fází

  • podpětí, přepětí a ztráta napájení

  • ztráta zátěže a špatné zapojení

  • zkrat na tyristorech

  • přehřátí

  • vnější chyba

  • ochrana proti zemnímu spojení

Typ startéru

Proud starteru (A)

Výkon motoru (kW)  při 400V

Typová velikost

Rozměry (v mm) a váha

šířka

výška

hloubka

kg

iStart 17

17

7,5

 A

122

245

147

3,2

iStart 31

31

15

122

245

147

3,2

iStart 44

44

22

122

245

147

3,2

iStart 58

58

30

B

132

275

208

5,2

iStart 72

72

37

132

275

208

5,2

iStart 85

85

45

132

275

208

5,2

iStart 105

105

55

C

175

388

234

10,9

iStart 145

145

75

175

388

234

10,9

iStart 170

170

90

175

388

234

10,9

iStart 230

230

132

D





365

645

275

37

iStart 310

310

160

365

645

275

37

iStart 350

350

200

365

645

275

37

iStart 430

430

250

E

365

645

275

37

iStart 515

515

290

F

480

691

302

47

iStart 590

590 330 G 480 791 302 56

iStart 690

690 400 480 791 302 56

iStart 720

720 415 H 510 791 305 60

iStart 850

850 500 510 791 305 60

iStart 960

960 560 I 558 814,6 316 85

iStart 1100

1100 630 558 814,6 316 85

Proud při rozběhu

400% Ijm při 40°C, doba rozběhu max. 30s

350% Ijm při 50°C, doba rozběhu max. 20s

Počet startů

Max. 4 starty do hodiny při nominálních podmínkách.

Pro vyšší počet startů je potřeba zvolit jednotku tak, aby nominální proud starteru (FLC) byl shodný s rozběhovým proudem.

Nominální napětí

208 ÷ 400V, +10%, -15%, 50/60Hz
208 ÷ 600V, +10%, -15%, 50/60Hz

A,B,C

208 ÷ 400V, +10%, -15%, 50/60Hz
208 ÷ 600V, +10%, -15%, 50/60Hz
208 ÷ 690V, +10%, -15%, 50/60Hz

D,H,I

Řídící napětí

95÷230V AC/DC, +10%, -15%, 50/60Hz

A,B,C

115V AC, +10%, -15%, 50/60Hz
nebo 230V AC, +10%, -15%, 50/60Hz

D,H,I

Ovládání

ovládací panel s LCD displejem, a LED indikátory, 6 ovládacích tlačítek

Výstupy

chybové relé 2 kontakty, 8A/250VAC, 2500VA

pomocné relé 2 kontakty 8A/250VAC, 2500VA

Chlazení

přirozené proudění

A,B,C

je nutné nucené chlazení

D,H,I

Krytí

IP20

Prostředí

teplota: provozní -10 ÷ 50°C, skladovací  -20 ÷ 70°C

vlhkost: do 95% při 50°C, do 98% při 45°C bez kondenzace a korosivních plynů

umístění do 1000 m.n.m.

Technická specifikace

vysoce sofistikovaný a spolehlivý softstarter

možnost provozu v režimech s řízením ve dvou nebo ve třech fázích

navržen pro jednoduchou obsluhu a maximální užitnou hodnotu

jednoduchá montáž komunikační karty Mudbus (RS485, RS232), Profibus (D konektor), ProfiNet (RJ-45 konektor), Device Net (svorky)

interní bypass

možnost připojení externího ovladače
